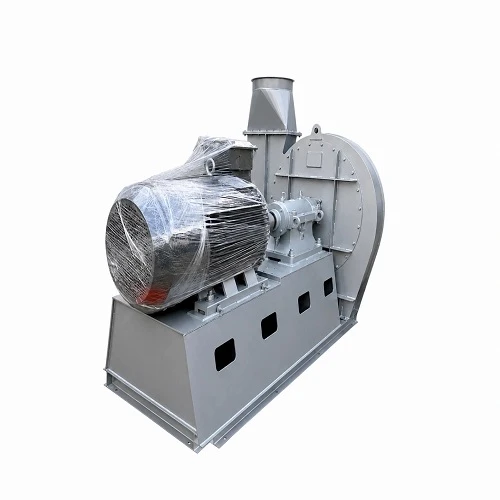

Mixed Flow Exhaust Fan menjembatani kesenjangan kinerja antara kipas aksial standar dan unit sentrifugal berat. Dengan memanfaatkan profil sudu impeler diagonal, udara masuk secara aksial dan dibuang secara diagonal, sehingga menambah energi kinetik dan tekanan statis.
Dirancang untuk jaringan saluran bertekanan-hingga-tinggi, kipas ini menangani jalur ventilasi kompleks dengan saluran yang panjang, banyak siku, dan komponen filtrasi. Sektor sasarannya meliputi real estat komersial, bengkel industri, dan integrasi sistem HVAC.

Fitur Utama

Aerodinamika Impeller Diagonal:Menggabungkan laju aliran volumetrik tinggi yang khas dari kipas aksial dengan kemampuan tekanan statis dari rumah sentrifugal, sehingga mengurangi total jejak sistem.

Konfigurasi Saluran Inline:Desain aliran udara lurus-memungkinkan penyisipan langsung ke dalam saluran berbentuk lingkaran atau persegi panjang, sehingga menghilangkan tikungan transisi yang mahal.

Motor yang Dapat Dilepas-Perakitan Impeler:Unit inti pusat terlepas dari flensa saluran tanpa melepaskan jaringan saluran, sehingga memungkinkan pemeliharaan lapangan dengan cepat.

Komponen Rotasi Seimbang:Impeler diseimbangkan secara dinamis sesuai standar ISO 1940 Grade G2.5 untuk menekan getaran mekanis dan keausan bantalan.

Korosi-Casing Tahan:Rumah-baja galvanis atau aluminium ukuran berat yang dilapisi dengan lapisan serbuk poliester yang diaplikasikan secara elektrostatis (ketebalan minimal. 80 um).

Spesifikasi Teknis

Kategori Parameter	Spesifikasi Metrik Standar	Setara Imperial / Jangkauan
Kapasitas Aliran Udara	500 - 15,000 m3/h	300 - 8,800 CFM
Tekanan Statis	Hingga 1.200 Pa	Hingga 4,8 inci wg
Diameter Impeler	200 mm - 800 mm	7,8 inci - 31.5 inci
Daya Masukan Motor	0,12 kW - 7.5 kW	0,16 HP - 10 HP
Pasokan Listrik	220V/50-60Hz/1Ph atau 380V-480V/50-60Hz/3Ph	Kompatibel dengan frekuensi ganda
Perlindungan Bermotor	Insulasi IP54 / IP55 Kelas F	Perlindungan kelebihan beban termal sudah ada-di dalamnya
Suhu Operasional	-20 derajat hingga +60 derajat	-4 derajat F hingga +140 derajat F

Konstruksi & Prinsip Kerja

Prinsip Kerja Aerodinamis
Udara ditarik ke saluran masuk impeler secara aksial. Saat melewati geometri bilah berbentuk kerucut, gaya sentrifugal mempercepat udara keluar pada suatu sudut, mengubah energi rotasi menjadi tekanan statis. Mekanisme aksi-ganda ini mencegah kondisi terhenti yang biasa terjadi pada kipas aksial tradisional yang beroperasi pada resistansi tinggi.

Infrastruktur Manufaktur & Kontrol Kualitas
Unit dibuat di fasilitas bersertifikasi ISO 9001-menggunakan sistem pemotongan laser-otomatis, mesin pengepres menara CNC, dan sel las MIG robotik untuk menjamin toleransi dimensi dalam plus-minus 0,2 mm.
Pengolahan Lembaran Logam:Pemotong laser CNC Trumpf memastikan penyelarasan flensa yang presisi dan segel casing yang tidak bocor.
Fasilitas Penyeimbangan:Setiap rakitan impeler yang telah selesai menjalani-analisis getaran yang dikendalikan komputer pada rig penyeimbang Schenck sebelum integrasi selubung akhir.
Pengujian Listrik:100% motor menjalani uji kekuatan dielektrik (uji Hi-Pot pada 1.800V), pemeriksaan arus listrik beban, dan pengukuran resistansi fasa sebelum perakitan.

Aplikasi

Ekstraksi Dapur Komersial:Menghilangkan uap-yang mengandung lemak melalui jaringan saluran yang luas yang memerlukan tekanan statis berkelanjutan.

Ventilasi Pusat Data & Ruang Server:Memberikan pendinginan lokal secara terus-menerus dan mempertahankan tekanan positif di ruangan-lantai yang ditinggikan.

Pasokan Udara Ruang Bersih:Mengirimkan aliran udara laminar melalui bank filter HEPA di pabrik farmasi dan elektronik.

Knalpot Parkir Basement & Bawah Tanah:Mengekstraksi karbon monoksida dan udara pengap di saluran pembuangan multi-zona.

Opsi yang Tersedia

Konfigurasi Motor:Motor DC tanpa sikat EC (Pergantian Elektronik) untuk modulasi kecepatan 0-10V, atau motor rotor eksternal AC standar.
Isolasi Akustik:Lapisan penyerapan suara internal wol mineral berkepadatan tinggi 50mm untuk mengurangi keluaran desibel sebesar 6 hingga 12 dB(A).
Peningkatan Materi:Rumah baja tahan karat 304 atau 316 untuk lingkungan kimia korosif atau aplikasi kelautan.
Aksesori Kontrol:Pengontrol kecepatan pra-kabel, sakelar tekanan diferensial, pelindung keselamatan saluran masuk/keluar, dan konektor saluran fleksibel.

Unduhan Sumber Daya Teknik

[Unduh Model CAD 3D (LANGKAH / IGES)]- Akses instan ke rakitan mekanis lengkap untuk integrasi tata letak CAD/Revit.
[Unduh Lembar Data Rekayasa PDF Lengkap & Kurva Kinerja]- Bagan pilihan penggemar dan data psikrometri yang komprehensif.

Pertanyaan Umum

T: Berapa panjang saluran maksimum yang dapat diatasi oleh kipas aliran campuran ini?

A: Kapasitas panjang saluran tergantung pada diameter saluran, kekasaran, dan kerugian pemasangan. Model yang menghasilkan tekanan statis 800 Pa biasanya mengatasi panjang saluran setara hingga 60 meter dengan jalur lurus standar dan siku standar, asalkan ukuran saluran sesuai dengan kecepatan keluar kipas (disarankan di bawah 12 m/s).

T: Dapatkah kipas ini dipasang dalam orientasi vertikal?

J: Ya. Bantalan bola-alur dalam yang digunakan pada rakitan motor kami menerima pemuatan poros horizontal dan vertikal. Saat memasang secara vertikal di lingkungan luar ruangan, tentukan konfigurasi penutup cuaca dan sumbat pembuangan.

T: Bagaimana opsi motor EC diintegrasikan ke dalam Sistem Manajemen Gedung (BMS) yang ada?

J: Motor EC menerima sinyal kontrol DC 0-10V standar atau masukan PWM dari pengontrol otomatisasi bangunan eksternal, sehingga memungkinkan modulasi aliran udara loop tertutup yang presisi berdasarkan umpan balik sensor CO2 atau suhu.

T: Sertifikasi-keselamatan dan kinerja pihak ketiga apa yang dimiliki oleh penggemar ini?

J: Lini produksi beroperasi berdasarkan sistem manajemen mutu ISO 9001. Masing-masing model kipas memiliki dokumentasi kepatuhan CE, komponen motor yang diakui UL/CSA, dan kurva kinerja aliran udara yang sesuai dengan AMCA-yang diperoleh dari pengujian laboratorium sesuai ISO 5801.

T: Berapa waktu tunggu standar untuk voltase khusus OEM atau persyaratan housing?

J: Unit katalog standar dikirimkan dalam 10 hingga 15 hari kerja. Spesifikasi tegangan khusus (misalnya, 575V/3Ph/60Hz) atau baja tahan karat 316 memerlukan waktu 25 hingga 30 hari kerja setelah penandatanganan gambar teknik.

T: Ketentuan garansi apa yang berlaku untuk tugas industri berkelanjutan?

J: Unit memiliki garansi penggantian atau perbaikan selama 24 bulan yang mencakup cacat material dan produksi sejak tanggal bill of lading, berlaku untuk peralatan yang dioperasikan dalam parameter listrik dan termal terukur.

Permintaan Penawaran

Kirimkan parameter proyek untuk menerima lembar data teknik formal, model CAD 3D (STEP/IGES), dan harga volume.

Parameter yang Diperlukan untuk Penempatan:CFM/CMS yang diperlukan, tekanan statis total (Pa atau in.wg), suplai listrik (Tegangan/Fase/Hz), diameter saluran, dan lingkungan pengoperasian yang diantisipasi.
Kontak Teknik Langsung:Sales@qiyuefan.com|Minta kurva kinerja khusus melalui portal teknis kami.
